همه چیز در مورد دلیل رنگ آمیزی کابل رنگ شبکه

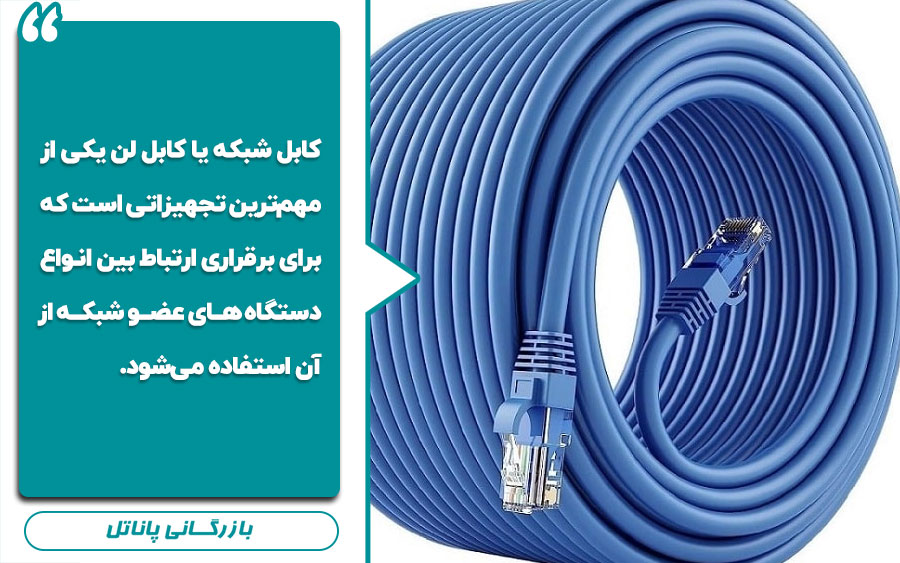

رنگ آمیزی کابل شبکه یکی از مهمترین ابزارهای مدیریت و سفارش در شبکه های ارتباطی است. این کابل ها که نقش مهمی در انتقال داده ها و دستگاه های اتصال دارند ، در رنگ های مختلف موجود هستند که هر یک از آنها معنای خاصی دارند و برنامه های مختلفی را نشان می دهند. استفاده از رنگ های مختلف نه تنها به شناسایی و شناسایی کابل ها در شرایط پیچیده کمک می کند ، بلکه نقش مهمی در کاهش زمان عیب یابی و مدیریت بهتر شبکه نیز ایفا می کند.

اهمیت رنگ آمیزی کابل رنگ

رنگ آمیزی کابل شبکه نه تنها به شناسایی نوع اتصال یا استفاده خاص از هر کابل کمک می کند ، بلکه باعث می شود مدیریت و نگهداری شبکه نیز به طور مؤثر باشد. این امر به ویژه در محیط های بزرگ مانند اتاق های سرور و سازمان های بزرگ صادق است کابل شبکه استفاده شده ، مهم است. تصور کنید که شما یک شبکه پیشرفته با ده ها کابل مختلف دارید. استفاده از رنگ های مختلف برای هر یک از این کابل ها به شما کمک می کند تا به راحتی تشخیص دهید که هر کابل در کجا وصل شده است و چه چیزی کار می کند. این نه تنها زمان عیب یابی و عیب یابی را کاهش می دهد ، بلکه احتمال خطاهای انسانی را نیز به حداقل می رساند.

به عنوان مثال ، وزارت دفاع ایالات متحده از رنگهای مختلف برای طبقه بندی کابل های شبکه استفاده می کند. قرمز برای داده های سطح متوسط ​​حساس ، آبی برای داده های غیر طبیعی و زرد برای داده های محرمانه.

استانداردهای رنگ آمیزی کابل شبکه

براساس وب سایت Panotherh:

دو استاندارد اصلی برای رنگ آمیزی کابل شبکه به عنوان T568A و T568B وجود دارد. این دو استاندارد رنگ سیمهای داخلی کابل را مشخص می کنند و در نصب اتصالات RJ45 استفاده می شوند. هر دو استاندارد اهداف مشابهی را دنبال می کنند. اما رنگ سیم ها متفاوت است.

استاندارد T568B بیشتر در برنامه های مدرن استفاده می شود. زیرا در کاهش نویز و جلوگیری از تداخل بهتر عمل می کند. در استاندارد T568A ، رنگ سیم ها به شرح زیر است:

• سفید | سبز
• سبز
• سفید | نارنجی
• رنگ آبی
• سفید | رنگ آبی
• نارنجی
• سفید | قهوه
• قهوه

و در استاندارد T568B ، رنگ سیم ها به شرح زیر است:

• سفید | نارنجی
• نارنجی
• سفید | سبز
• سبز
• رنگ آبی
• سفید | رنگ آبی
• سفید | قهوه
• قهوه

استفاده از این استانداردها در نصب کابل ها و اتصالات به حفظ سازگاری و کاهش تداخل سیگنال کمک می کند.

استفاده از رنگ های مختلف در کابل های شبکه

رنگ آمیزی کابل شبکه نه تنها به شناسایی و شناسایی کابل ها کمک می کند ، بلکه نقش مهمی در بهبود کارآیی شبکه و کاهش خطاهای انسانی نیز ایفا می کند. رنگهای مختلف کابل ها می توانند نوع اتصال ، کاربرد خاص یا حتی سال نصب کابل را نشان دهند. به عنوان مثال ، در محیط های بزرگ مانند اتاق های سرور ، استفاده از رنگ های مختلف می تواند به سازماندهی بهتر و شناسایی سریع کابل ها کمک کند. رنگهای متداول کابل های شبکه عبارتند از:

• آبی: برای ارتباطات شبکه و ارتباطات عمومی ؛
• زرد: برای دوربین ها و اتصالات نظارت خاص ؛
• قرمز: برای سیستم های اضطراری و اتصالات حیاتی ؛

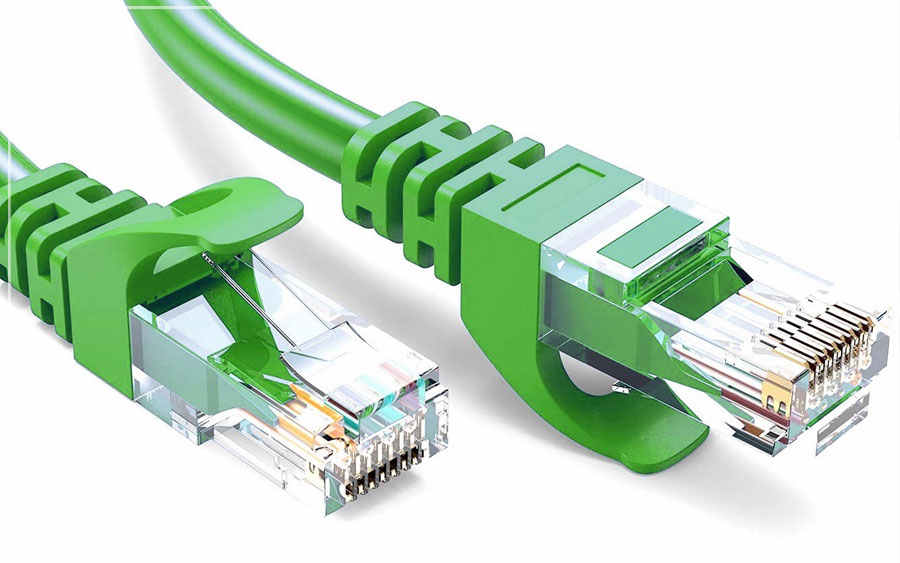

• سبز: برای کابل های متقاطع برای اتصال مستقیم دو دستگاه مشابه.
• سفید: برای سیستم های امنیتی و ارتباطات خصوصی ؛
• خاکستری: برای بلوز موقت و مقاربت.

این رنگ ها به تکنسین ها کمک می کنند تا در صورت تعمیرات یا اصلاحات ، کابل ها را پیدا کنند و از خطاهای احتمالی جلوگیری کنند.

نقش رنگ در کابل های شبکه صنعتی و خارجی

کابل های شبکه نه تنها در فضای داخلی بلکه در محیط های صنعتی و خارجی نیز استفاده می شوند. در محیط های صنعتی ، کابل ها باید در برابر شرایط سخت محیطی مانند درجه حرارت بالا ، مواد شیمیایی و رطوبت مقاوم باشند. رنگ آمیزی این کابل ها می تواند خصوصیات خاص آنها مانند مقاومت در برابر آب یا مقاومت شیمیایی را نشان دهد.

به عنوان مثال ، کابل هایی که برای استفاده در فضای باز طراحی شده اند ممکن است رنگ های خاصی داشته باشند که نشانگر مقاومت آنها در برابر شرایط آب و هوایی است. همچنین در محیط های صنعتی ، استفاده از رنگ های خاص برای کابل های در معرض دمای بالا یا مواد شیمیایی می تواند به شناسایی سریعتر و بهتر استفاده کمک کند.

تفاوت رنگ آمیزی کابل با رنگ داخلی سیم

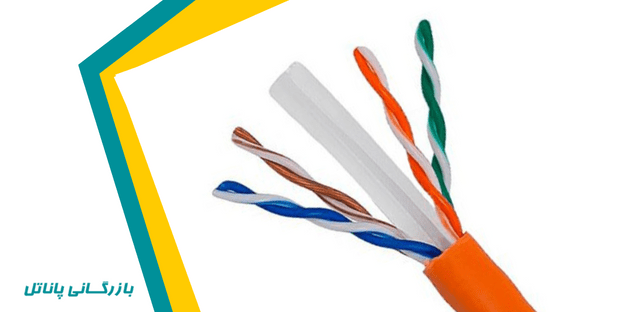

رنگ آمیزی کابل رنگ نباید با رنگ سیمهای داخلی آنها اشتباه گرفته شود. سیم های داخلی کابل های شبکه به صورت جفت جرقه زده و در رنگ های خاصی مرتب شده اند که به ترتیب مخصوص استانداردهای T568A و T568B هستند. این رنگ آمیزی برای کاهش تداخل سیگنال و افزایش کیفیت انتقال داده ها طراحی شده است.

در کابل های شبکه جفت های مختلف رنگی مانند آبی سفید ، سفید | سبز ، سفید | از قهوه نارنجی و سفید استفاده می شود که در آن هر جفت نقش ویژه ای در انتقال داده ها و کاهش نویز دارد. ترتیب این رنگ ها و نحوه قرار دادن آنها در کانکتور RJ45 به حفظ سازگاری و عملکرد شبکه کمک می کند.

استانداردهای رنگی در ساختمانهای تجاری

در ساختمانهای تجاری و سازمانی ، استانداردهای رنگ کابل شبکه برای حفظ نظم و کارآیی شبکه بسیار مهم است. براساس وب سایت Gearit:

«استانداردهای ANSI | TIA | EIA-606-A و B برای رنگ و مدیریت کابل ها در ساختمانهای تجاری توصیه می شود. “این استانداردها به تکنسین ها و مهندسان کمک می کنند تا کابل ها را به راحتی شناسایی و استفاده کنند.”

به عنوان مثال ، آبی معمولاً برای اتصالات شبکه عمومی استفاده می شود ، در حالی که قرمز برای اتصالات حیاتی مانند دوربین های امنیتی استفاده می شود. همچنین ، سبز می تواند کابل های متقاطع را که برای اتصال مستقیم دو دستگاه مشابه استفاده می شود ، نشان دهد. مشاهده این استانداردها به حفظ سازگاری و کاهش خطاهای انسانی کمک می کند.

سخنرانی نهایی

رنگ آمیزی کابل شبکه یکی از مهمترین ابزارها در مدیریت و حفظ شبکه های ارتباطی است. این رنگ ها به نصب کنندگان و تکنسین ها کمک می کنند تا کابل ها را به راحتی شناسایی کنند و در صورت لزوم برای تعمیر یا تغییر ، وقت و هزینه کمتری را صرف کنند. استفاده از طرح رنگی مناسب نه تنها به بهبود کارآیی شبکه کمک می کند بلکه باعث کاهش خطاهای انسانی و افزایش ثبات شبکه می شود. بنابراین ، در نصب و مدیریت شبکه های بزرگ ، توجه به طرح های رنگی و استفاده صحیح از آنها می تواند تأثیر قابل توجهی در کارآیی شبکه و پایداری داشته باشد.
