از سیم مسی بدون روکش چگونه در سیستم اتصال به زمین ساختمان استفاده می‌شود؟

مفیدترین انواع سیم مسی بدون روکش برای پروژه های زمین

استفاده از انواع مفتول های مسی به عنوان سیم چاه زمین یکی از الزامات ضروری ساختمان های مسکونی و تجاری محسوب می شود که ساخت آن طبق قانون سازمان نظام مهندسی برای کلیه ساختمان ها الزامی است. از مزایای چاه های زیرزمینی در ساختمان ها و کارخانجات می توان به محافظت از کارگران در برابر برق گرفتگی هنگام کار با تجهیزات صنعتی، اتلاف ولتاژ اضافی مدار به چاه های زیرزمینی و جلوگیری از آسیب به تجهیزات الکتریکی یا الکترونیکی اشاره کرد.

توصیه می کنیم قبل از خرید سیم مسی بدون روکش از متخصصین مشاوره بگیرید. در این مقاله سعی شده است با کمک برخی از مهندسین برق و عمران شاغل در صنعت ساختمان به بررسی کلی اجزای یک سیستم اتصال به زمین بپردازیم.

برای ساخت چاه ارت چه تجهیزاتی لازم است؟

چاه ارت گودالی است به عمق ۵ تا ۱۰ متر و قطر ۸۰ سانتی متر در زمین که به شکل میله حفر می شود و معمولاً یک سبد مسی یا صفحه خاکی با خلوص مس ۹۹ درصد است. در چاه استفاده می شود. تجهیزات و لوازم جانبی چاه زمین از مس یا مواد گالوانیزه گرم با رسانایی الکتریکی بالا ساخته شده اند. هر چه ابعاد صفحه مسی و قطر سیم مسی بیشتر باشد، مقاومت الکتریکی خاک کمتر می شود.

قیمت کابل ها، تجهیزات و لوازم زیرزمینی بسته به خاک و محل چاه کاملا متفاوت است. در برخی موارد، در مناطق صخره ای با مقاومت الکتریکی بسیار بالا، ممکن است نیاز به استفاده از دو چاه داشته باشید تا مقاومت به زیر ۲ اهم برسد. نقاط مختلف کشور چالش های متفاوتی در دستیابی به استاندارد مقاومت چاه زیرزمینی زیر ۲ اهم دارند. .

به عنوان مثال، در استان گیلان، ساخت چاه ارت ممکن است به دلیل مقاومت کمتر خاک مرطوب نسبت به خاک خشک و خاک بیابانی (مثلاً استان یزد) زمان بر و هزینه بر باشد، اما مشکل خوردگی و زنگ زدگی فلزات وجود دارد. ما را با چالش هایی روبرو کند .

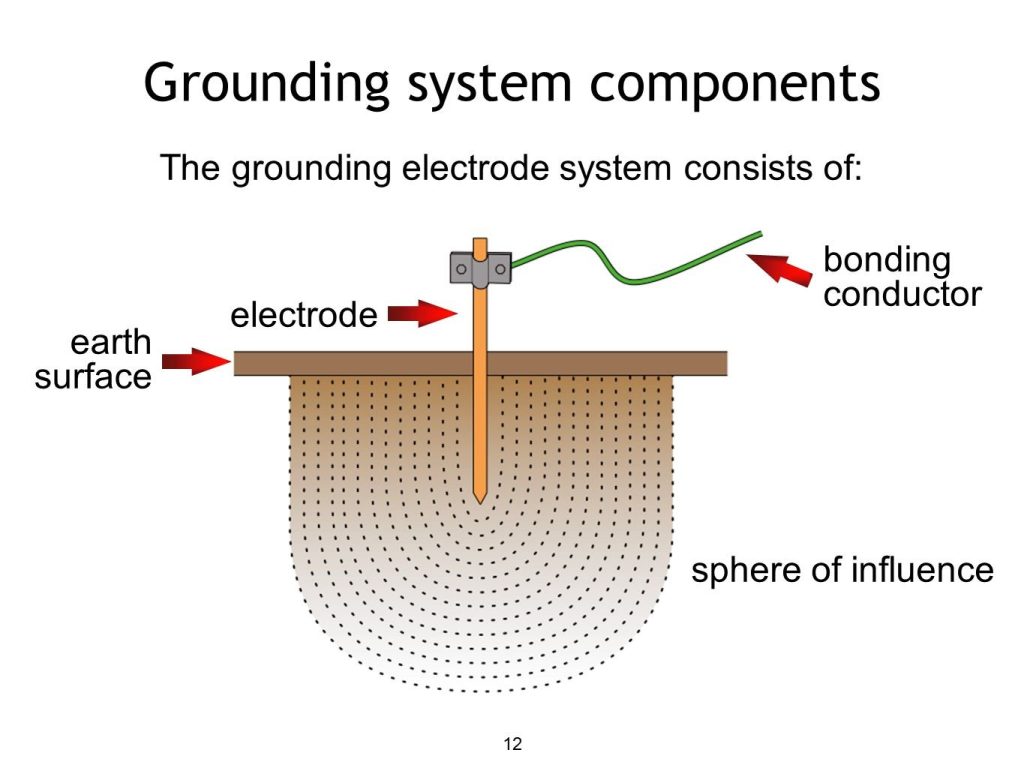

نحوه اجرای ارتینگ

زمین زنی را می توان به دو صورت انجام داد: با حفر چاه خاکی و با کندن میله.

هنگام حفر چاه باید از یک سبد مسی و یک صفحه ارت مسی یا گالوانیزه استفاده کرد و سیم ارت باید در سه نقطه جوش به صفحه مسی چاه ارت وصل شود تا به اتصال بین سیم آسیبی وارد نشود. و سولفات برای بهبود کارایی چاه زمین، از تکنیک اتصال سیم زمین به فونداسیون یا آرماتور استفاده می شود. لیست زیر شامل برخی از تجهیزات کلیدی مورد نیاز برای اجرای سیستم زمین می باشد.

سیم مسی زمین (کابل مسی بدون روکش)

برای کسب اطلاعات بیشتر در مورد فرآیند اتصال به زمین، لازم است خود را با سیم مسی بدون پوشش زمین آشنا کنید. کابل زیرزمینی بدون پوشش نوعی رسانای الکتریکی بدون پوشش است که از هفت رشته سیم مسی با مقطع گرد در هم تنیده شده است. سیم مسی بدون روکش یا کابل مسی ارت یکی از مهمترین ابزارهای اتصال به زمین است.

سیم مسی بدون پوشش برای دفع ولتاژ اضافی در زمین و انتقال و توزیع برق استفاده می شود. اما برای حفر چاه خاکی بیشتر از سیم مسی با قطر ۳۵ استفاده می شود که مقاومت الکتریکی کمتری دارد. مفتول مسی بدون روکش دارای خلوص مس ۹۹/۹۸ بوده و مطابق استاندارد BS 7884:1997 تولید شده و دارای تاییدیه استاندارد توانیر می باشد.

قیمت کابل مسی بدون روکش به عوامل زیادی از جمله وزن کابل مسی بدون روکش، قطر سیم مسی لوله زمین و برند سازنده سیم بستگی دارد. عوامل دیگری مانند قیمت مس و ضایعات مس نیز به طور مستقیم بر قیمت سیم مسی بدون روکش تأثیر می گذارد.

انواع سیم مسی بدون روکش

سیم های مسی لخت در مقاطع مختلف تولید می شوند. سطح مقطع سیم های مسی بدون روکش از ۱۶ شروع می شود و تا ۲۴۰ می رسد. سیم های درجه ۳۵ و ۵۰ به طور گسترده در سیستم اتصال به زمین استفاده می شوند و از ۷ یا ۱۹ رشته سیم مسی تابیده شده تشکیل شده اند.

جزئیات سایر سیم های مسی بدون روکش بر اساس مقطع به شرح زیر است:

• کابل مسی برهنه درجه ۱۶ (۷ لایه هوا) – (وزن هر متر سیم مسی درجه ۱۶: ۰.۱۴۴ کیلوگرم)
• کابل مسی برهنه درجه ۲۵ (۷ لایه هوا) – (وزن هر متر سیم مسی درجه ۲۵: ۰.۲۲۵ کیلوگرم)
• کابل مسی لخت درجه ۳۵ (۷ لایه هوا) – (وزن هر متر سیم مسی درجه ۳۵: ۰.۳۱۵ کیلوگرم)
• کابل مسی برهنه درجه ۵۰ (۷ یا ۱۹ لایه هوا) – (وزن هر متر سیم مسی درجه ۵۰: ۰.۴۵ کیلوگرم)
• کابل مسی برهنه درجه ۷۰ (۱۹ لایه هوا) – (وزن هر متر سیم مسی درجه ۷۰: ۰.۶۳ کیلوگرم)
• کابل مسی برهنه درجه ۹۵ (۱۹ لایه هوا) – (وزن هر متر سیم مسی درجه ۹۵: ۰.۸۵۵ کیلوگرم)
• کابل مسی برهنه درجه ۱۲۰ (۱۹ لایه هوا) – (وزن هر متر سیم مسی درجه ۱۲۰: ۱.۰۸ کیلوگرم)
• کابل مسی لخت درجه ۱۵۰ (۳۷ لایه هوا) – (وزن هر متر سیم مسی درجه ۱۵۰: ۱.۳۵ کیلوگرم)
• کابل مسی لخت درجه ۱۸۵ (۳۷ لایه هوا) – (وزن هر متر سیم مسی درجه ۱۸۵: ۱.۷۱ کیلوگرم)
• کابل مسی برهنه درجه ۲۴۰ (۳۷ یا ۶۱ لایه هوا) – (وزن هر متر سیم مسی درجه ۲۴۰: ۲.۲۱ کیلوگرم)

سیم مسی هوا دارای هدایت الکتریکی بسیار بالایی است. جالب است بدانید که هر چه سطح مقطع سیم مسی بیشتر باشد، مقاومت الکتریکی آن کمتر است.

سیم های زمین نیز به دو دسته تقسیم می شوند: سیم های زمین مسی لخت و سیم های روکش زمین. سیم های زمین بدون روکش مانند سیم سایز ۷۰، سیم کلاس ۹۵ و سیم کلاس ۱۲۰ که از ۱۹ رشته سیم مسی تشکیل شده است توسط دستگاه STRAND پیچانده می شود.

استانداردهای خاصی برای اجرای زمین وجود دارد که بسیار مهم است و باید رعایت شود. به عنوان مثال، هنگام اجرای سیستم اتصال به زمین، سیم های استفاده شده در خارج از زمین باید با روکش سبز-زرد پوشانده شوند تا از خطر برق گرفتگی جلوگیری شود.

صفحه زمین مسی

صفحات زمینی مسی صفحاتی با خلوص مس ۹۹ درصد هستند.

سبد زمین

سبد زمین الکترودی است که از سیم مسی بافته شده است.

جعبه تست زمین

برای اتصال چاه ارت به انشعابات ارتینگ ساختمان از جعبه تست ارتینگ استفاده می شود.

جوشکاری کدولد یا آرگون

جوشکاری کودولد یا جوش آرگون یک اتصال رسانا و قوی بین سیم و صفحه مسی است.

ترمینال زمینی

ترمینال زمین برای اتصال سیم به صفحه مسی استفاده می شود.

سیال برای کاهش مقاومت چاه زمین

مایعی که مقاومت چاه ارت را کاهش می دهد خاصیت قلیایی دارد و مقاومت چاه ارت را برمی گرداند.

بنتونیت و مواد کاهنده خاک

بنتونیت و مواد کاهنده خاک پودرهایی با خاصیت جذب آب فراوان و کاهش مقاومت خاک هستند.

دستگاه اندازه گیری زمین

دستگاه اندازه گیری زمین برای اندازه گیری مقاومت الکتریکی زمین استفاده می شود.

منبع: سایت دفتر مقررات ملی و کنترل ساختمان inbr.ir
