حداکثر مسافت ارسال فیبر نوری [بررسی + مقایسه کابل‌ها]

حداکثر فاصله انتقال فیبر نوری حداکثر طول کابل شیشه ای است که پالس های نوری می توانند اطلاعات را از فرستنده به گیرنده بدون از دست دادن، اعوجاج یا تداخل شدید سیگنال منتقل کنند. این محدوده ارتباطی مستقیماً تحت تأثیر پدیده های فیزیکی مانند تضعیف توان نوری، پراکندگی رنگ و نوع ساختار هسته کابل (تک حالت یا چند حالته) قرار می گیرد. دانستن این محدودیت ها و محاسبه دقیق بودجه توان نوری قبل از کابل کشی از خطاهای پرهزینه در طراحی مسیر جلوگیری می کند و پایداری شبکه ارتباطی را تضمین می کند.

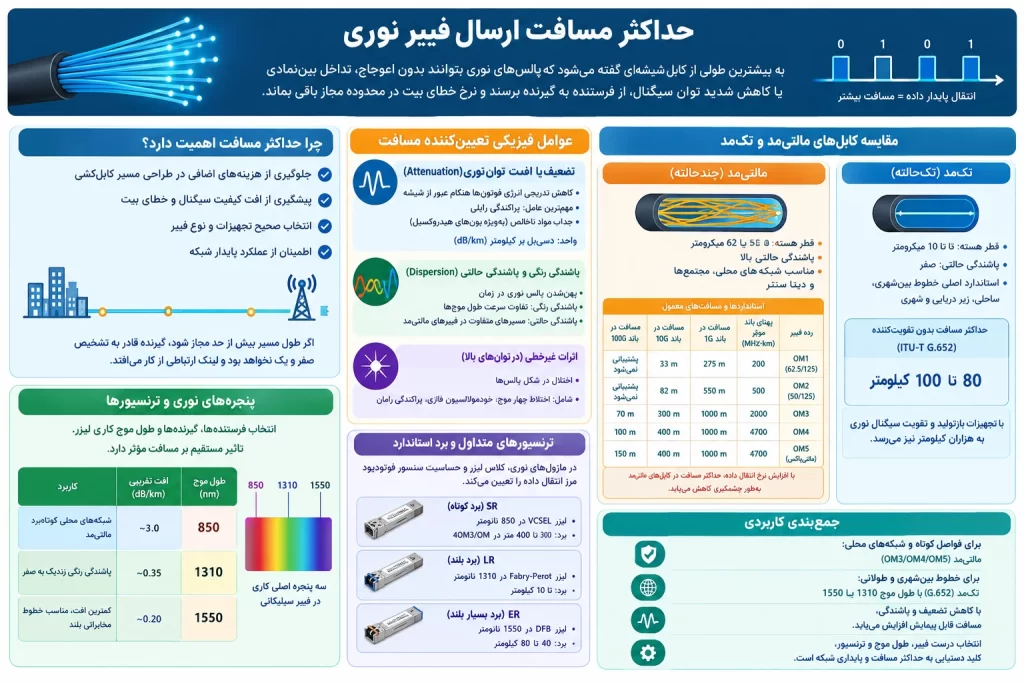

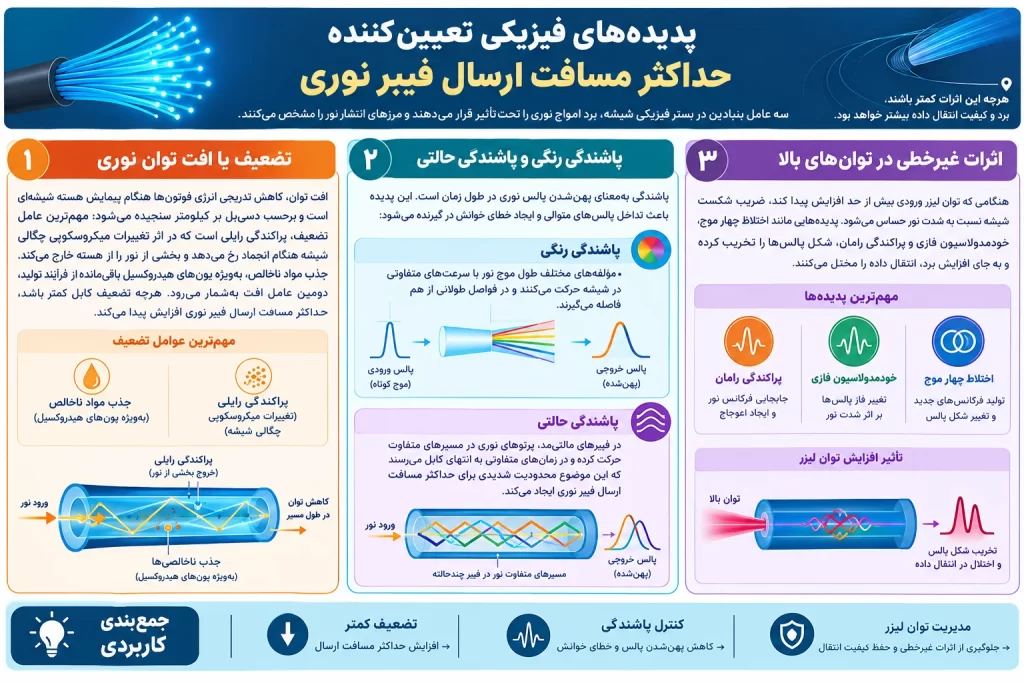

پدیده های فیزیکی تعیین کننده حداکثر فاصله انتقال فیبر نوری

سه عامل اساسی در زیرلایه فیزیکی شیشه بر دامنه امواج نور تأثیر می گذارد و مرزهای انتشار نور را تعیین می کند:

تضعیف یا از دست دادن توان نوری

اتلاف نیرو عبارت است از کاهش تدریجی انرژی فوتون ها در هنگام حرکت از درون هسته شیشه ای و بر حسب دسی بل در هر کیلومتر اندازه گیری می شود. مهم ترین عامل تضعیف، پراکندگی رایلی است که در نتیجه تغییرات میکروسکوپی چگالی شیشه در هنگام انجماد رخ می دهد و بخشی از نور را از هسته خارج می کند. جذب ناخالصی ها، به ویژه یون های هیدروکسیل باقی مانده از فرآیند تولید، دومین عامل کاهش است. هرچه تضعیف کابل کمتر باشد، حداکثر فاصله انتقال فیبر نوری بیشتر است.

چلپ چلوپ رنگ و حالت چلپ چلوپ

پراکندگی عبارت است از پخش شدن پالس نور در طول زمان. این پدیده باعث تداخل پالس های متوالی و ایجاد خطای خواندن در گیرنده می شود:

• پراکندگی رنگ: اجزای مختلف طول موج نور با سرعت های مختلف در شیشه حرکت می کنند و با فواصل طولانی از هم جدا می شوند.
• پراکندگی حالت: در فیبرهای چند حالته، پرتوهای نوری در جهات مختلف حرکت می کنند و در زمان های مختلف به انتهای کابل می رسند که محدودیت شدیدی برای حداکثر فاصله انتقال فیبر نوری ایجاد می کند.

اثرات غیر خطی در توان های بالا

هنگامی که توان لیزر ورودی بیش از حد افزایش می یابد، ضریب شکست شیشه به شدت نور حساس می شود. پدیده هایی مانند اختلاط چهار موجی، خود مدولاسیون فاز و پراکندگی رامان، شکل پالس ها را از بین می برند و به جای افزایش برد، انتقال داده ها را مختل می کنند.

مقایسه حداکثر فاصله انتقال فیبر نوری در کابل های تک حالته و چند حالته

کابل های نوری بر اساس قطر هسته به دو دسته کلی تک حالته و چند حالته تقسیم می شوند که قابلیت مسیریابی کاملا متفاوتی دارند.

فیبرهای چند حالته و محدودیت فاصله کوتاه

فیبرهای چند حالته دارای هسته ای با قطر ۵۰ یا ۶۲.۵ میکرومتر هستند که امکان انتشار همزمان صدها حالت نوری را فراهم می کند. به دلیل پراکندگی حالت زیاد، این کابل ها فقط در شبکه های محلی، مجتمع های ساختمانی و ارتباطات داخل رک های مرکز داده مورد استفاده قرار می گیرند. جدول زیر استانداردهای انتقال در این کابل ها را نشان می دهد:

همانطور که شکل ها نشان می دهد، با افزایش سرعت انتقال داده، حداکثر فاصله انتقال فیبر نوری در دسته های چند حالته به میزان قابل توجهی کاهش می یابد.

فیبرهای تک حالته و رکوردهای مسافت طولانی

فیبرهای تک حالته دارای هسته باریکی با قطر ۸ تا ۱۰ میکرومتر هستند. این ساختار باریک تنها به یک حالت یا زاویه از پرتو نور اجازه عبور می دهد، بنابراین حالت پراکندگی در آنها صفر است. این فیبرها استاندارد اصلی خطوط بین شهری، خطوط ساحلی و زیردریایی و شبکه های توزیع مخابرات شهری هستند. در خانواده استانداردهای ITU-T G.۶۵۲، حداکثر فاصله انتقال فیبر نوری بدون تقویت کننده میانی در نرخ های معمولی تا محدوده ۸۰ تا ۱۰۰ کیلومتر است. با استفاده از تجهیزات بازتولید و تقویت سیگنال نوری، این فاصله به هزاران کیلومتر می رسد.

تاثیر پنجره ها و فرستنده های نوری بر حداکثر فاصله انتقال فیبر نوری

انتخاب فرستنده و گیرنده نوری و طول موج کار پرتو لیزر نقش اساسی در تعیین فاصله موثر خطوط فیبر نوری دارد.

مناطق عبوری از طیف نوری در فیبر سیلیکات

[850nm: افت ~۳.۰ dB/km] —> برنامه: شبکه های محلی چند حالته با برد کوتاه

[1310nm: افت ~۰.۳۵ dB/km] —> پاشش رنگ نزدیک به صفر

[1550nm:  افت ~۰.۲۰ dB/km] —> کمترین تلفات، مناسب برای خطوط مخابراتی طولانی

فرستنده و گیرنده معمولی و محدوده استاندارد آنها

در ماژول های نوری، کلاس لیزر و حساسیت سنسور فوتودیود، حد انتقال داده را تعیین می کند:

• ماژول های SR یا برد کوتاه: بر اساس لیزرهای سطحی VCSEL در طول موج ۸۵۰ نانومتر، با حداکثر برد ۳۰۰-۴۰۰ متر در کابل های OM3/OM4.
• LR یا ماژول های برد بلند: بر اساس لیزرهای Fabry-Peru در طول موج ۱۳۱۰ نانومتر، با قابلیت پیمایش تا ۱۰ کیلومتر در فیبر تک حالته.
• ER یا ماژول های برد گسترده: از لیزرهای بازخورد توزیع شده در طول موج ۱۵۵۰ نانومتر، مناسب برای ارتباطات یکپارچه ۴۰ کیلومتری بهره می برند.
• ماژول های ZR یا محدوده فراتر: با استفاده از فناوری مدولاسیون الکترو جذبی با دیودهای حساس، برای اطمینان از حداکثر فاصله انتقال فیبر نوری در مرز ۸۰ کیلومتری مستقیم.

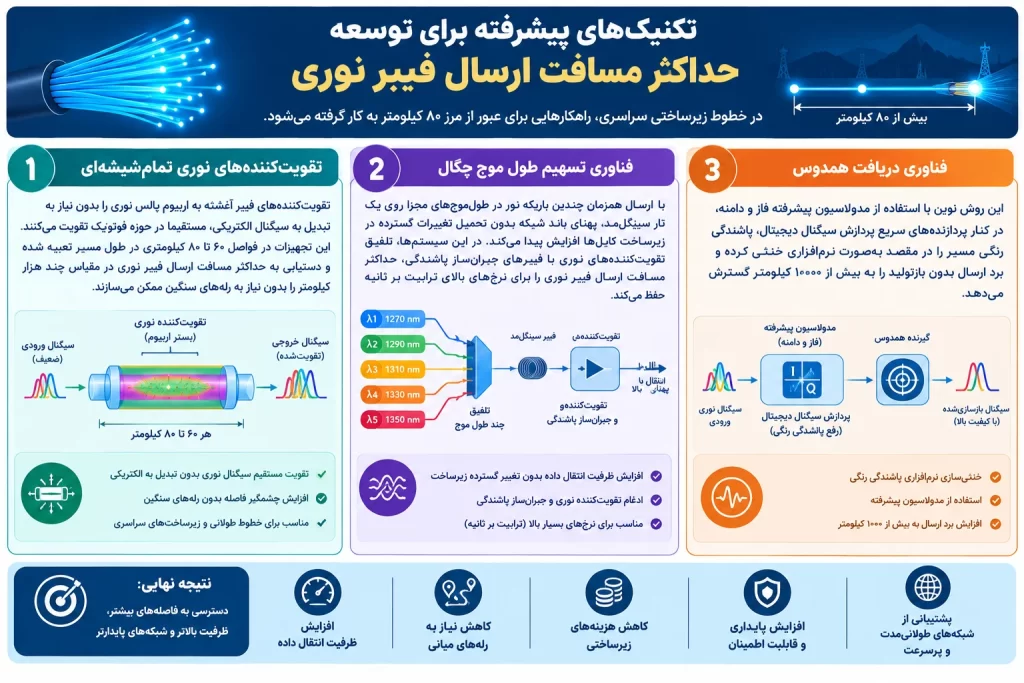

تکنیک های پیشرفته برای توسعه حداکثر فواصل انتقال فیبر نوری

در خطوط زیرساخت ملی، راه حل هایی برای عبور از مرز ۸۰ کیلومتری استفاده می شود:

تقویت کننده های نوری تمام شیشه ای

تقویت کننده های فیبر دوپ شده با اربیوم، پالس نوری را مستقیماً در حوزه فوتونیک بدون نیاز به تبدیل آن به سیگنال الکتریکی تقویت می کنند. این تجهیزات در فواصل ۶۰ تا ۸۰ کیلومتری مسیر نصب می شوند و رسیدن به حداکثر فاصله انتقال فیبر نوری در مقیاس چند هزار کیلومتری را بدون نیاز به رله های سنگین امکان پذیر می کنند.

فناوری تقسیم طول موج متراکم

با ارسال همزمان پرتوهای متعدد نور در طول موج‌های جداگانه روی یک فیبر تک حالته، پهنای باند شبکه بدون اعمال تغییرات گسترده در زیرساخت کابل‌کشی افزایش می‌یابد. در این سیستم ها، ترکیب تقویت کننده های نوری با فیبرهای جبران کننده پراکندگی حداکثر فاصله انتقال فیبر نوری را برای نرخ ترابیت بر ثانیه بالا حفظ می کند.

فناوری دریافت سازگار

این روش جدید با استفاده از مدولاسیون فاز و دامنه پیشرفته، همراه با پردازشگرهای سریع سیگنال دیجیتال، پاشش رنگ مسیر را در مقصد به صورت نرم افزاری خنثی می کند و محدوده انتقال بدون بازتولید را تا بیش از ۱۰۰۰ کیلومتر افزایش می دهد.

خلاصه

نظارت دقیق و تخصصی حداکثر فاصله انتقال فیبر نوری پیش نیاز اصلی برای طراحی هر شبکه ارتباطی پایدار است. نوع فیبر نوری، ساختار کابل، پهنای باند تجهیزات، فرکانس لیزر و مهارت در ایجاد اتصالات همگی از اجزای جدایی ناپذیر این معادله فیزیکی هستند. نادیده گرفتن الزامات محاسباتی بودجه توان نوری یا استفاده از الزامات کیفیت ضعیف منجر به قطع ارتباط در سناریوهای زیرساخت حیاتی می شود.

شرکت های ارائه دهنده راه حل های شبکه همیشه توصیه می کنند که قبل از شروع پروژه های مخابراتی، تمام اجزای مسیر غیرفعال به دقت بررسی و محاسبه شوند. مجموعه های تخصصی مانند پاناتل در این راستا با ارائه مشاوره فنی جامع، راهنمای مهندسین را برای خرید کابل‌ها، پچ‌پنل‌ها و الزامات ارتباط نوری مطابق با استانداردهای بین‌المللی هستند تا زیرساخت اجرا شده در طول زمان با کمترین افت کیفیت و بیشترین ثبات انتقال داده را فراهم کنند.
